Jak zaplanować bramę wjazdową z domofonem i wideofonem od strony instalacji

Od czego zacząć planowanie bramy z domofonem i wideofonem

Celem jest taki plan instalacji bramy wjazdowej z domofonem i wideofonem, który nie rozwali budżetu, nie wymusi dodatkowego kucia podjazdu i pozwoli w razie potrzeby coś łatwo rozbudować. Najpierw decyzje na papierze, dopiero później łopata i peszle.

Ustal cele i budżet zamiast zaczynać od katalogu

Najdroższe błędy przy bramach z domofonem powstają, gdy wybór zaczyna się od „ładnego wideodomofonu z reklamy”, a nie od prostych pytań:

• kto będzie korzystał z bramy (rodzina, firma, dostawcy, kurierzy),
• jak często brama będzie używana (kilka razy dziennie vs kilkadziesiąt),
• jak daleko jest dom od bramy i furtki,
• czy chcesz sterować bramą tylko z domu, czy także z telefonu,
• czy ma być możliwość wydzielenia dostępu (np. tylko furtka, bez otwierania bramy).

Na start warto określić minimalny funkcjonalny zestaw i dopiero później dorzucać dodatki:

• Minimum działające: prosty domofon audio, jeden unifon w domu, sterowanie furtką i bramą, napęd bramy z pilotem, podstawowe okablowanie w peszlu. Bez aplikacji, nagrywania wideo, bez integracji z alarmem.
• Wariant rozsądny: wideodomofon z jednym monitorem w reprezentacyjnym miejscu, możliwość sterowania z telefonu, rejestracja zdjęcia przy wywołaniu, napęd bramy przewidziany pod fotokomórki i lampę ostrzegawczą, okablowanie z zapasem żył i dodatkowym peszlem „na przyszłość”.
• Wariant rozbudowany (głównie domy większe / małe firmy): kilka monitorów w budynku (parter + piętro), dodatkowa kamera IP przy bramie, integracja z systemem alarmowym i/lub kontrolą dostępu (czytnik kart, kod), sterowanie przez aplikację, zapis w chmurze.

Kosztowo największy wpływ ma okablowanie i prace ziemne. Sam sprzęt da się w razie czego wymienić, ale gdy przewód jest za cienki albo w ogóle go nie ma, kończy się na drogim kuciu lub półśrodkach typu radiolinie i przekaźniki bezprzewodowe.

Prostszy system dobrze ułożony kablowo zwykle daje więcej spokoju niż „wypasiony” zestaw, który działa tylko „na styk” albo na przedłużaczach i prowizorkach.

Nowa inwestycja vs modernizacja istniejącej bramy

Inaczej planuje się instalację przy budowie od zera, inaczej przy gotowym podjeździe i istniejącej bramie bez napędu.

Stan deweloperski i budowa od zera

Najlepszy moment, bo można:

• bezkolizyjnie zaplanować trasy kabli od rozdzielnicy do słupka bramy,
• położyć peszle przed wylaniem podjazdu,
• dobrać lokalizację słupka tak, aby kamera i panel były czytelne, a nie np. za krzakiem,
• w jednym wykopie puścić przewody do bramy, furtki, oświetlenia podjazdu i dodatkowej kamery.

Przy nowej inwestycji opłaca się od razu ułożyć 1–2 dodatkowe przewody w osobnych peszlach: jeden do bramy (np. zapasowa skrętka), drugi np. do planowanej w przyszłości kamery czy czytnika RFID. Różnica kosztów materiału jest niewielka w porównaniu z późniejszym kuciem kostki.

Modernizacja istniejącej bramy

Przy gotowym podjeździe kluczowe są oględziny:

• czy jest już jakiś przewód do słupka (często cienki dzwonkowy lub YTDY),
• czy jest doprowadzone 230 V do bramy (np. stary napęd),
• gdzie można bezpiecznie kopać (instalacje wodne, gazowe, media),
• czy da się podciągnąć nowy peszel wzdłuż ogrodzenia bez ingerencji w podjazd.

Tu często lepiej zrobić jedną porządną modernizację kablową (wykop wzdłuż płotu + peszel), niż ratować się radioliniami, których zasięg bywa kapryśny przy większej odległości i zabudowie z żelbetu. Jeżeli brama stoi daleko od domu, modernizacja to dobry moment, żeby przemyśleć lokalne zasilanie przy słupku (np. mała szafka techniczna przy ogrodzeniu).

Jak lokalizacja domu, bramy i furtki wpływa na koszty

Kluczowe są odległości:

• Dom – brama/furtka: im dalej, tym grubsze przewody zasilające i większe znaczenie ma odporność na zakłócenia (szczególnie przy systemach IP i wideo).
• Brama – furtka: jeśli są rozdzielone, trzeba przewidzieć albo dwa panele zewnętrzne (podwójny koszt), albo osobne okablowanie z jednego panelu do drugiej lokalizacji.
• Brama – rozdzielnia: długa trasa 230 V podnosi koszt przewodu YKY o odpowiednim przekroju, ale daje komfort zasilania napędu z domu (jeden punkt kontroli i zabezpieczeń).

Przy odległościach rzędu 50–80 m opłaca się:

• zastosować kabel zasilający min. 3×2,5 mm² (230 V) do napędu i ewentualnej małej rozdzielnicy przy bramie,
• osobno poprowadzić skrętkę żelowaną lub dedykowany przewód wideodomofonowy,
• unikać prowadzenia przewodów sygnałowych równolegle blisko kabli 230 V bez ekranowania i dystansu.

Krótko: im dalej brama od domu, tym bardziej opłaca się ułożyć solidną, „grubą” infrastrukturę pod kątem rozbudowy. To jednorazowy wydatek, który procentuje przy każdej kolejnej wymianie sprzętu.

Rodzaje bram a wymagania instalacyjne domofonu i wideofonu

Typ bramy wpływa nie tylko na sam napęd, ale też na sposób prowadzenia kabli, lokalizację centralki i panelu domofonu oraz na liczbę przewodów ruchomych w przegubach i prowadnicach.

Brama przesuwna, dwuskrzydłowa, jednoskrzydłowa – co zmienia się w kablach

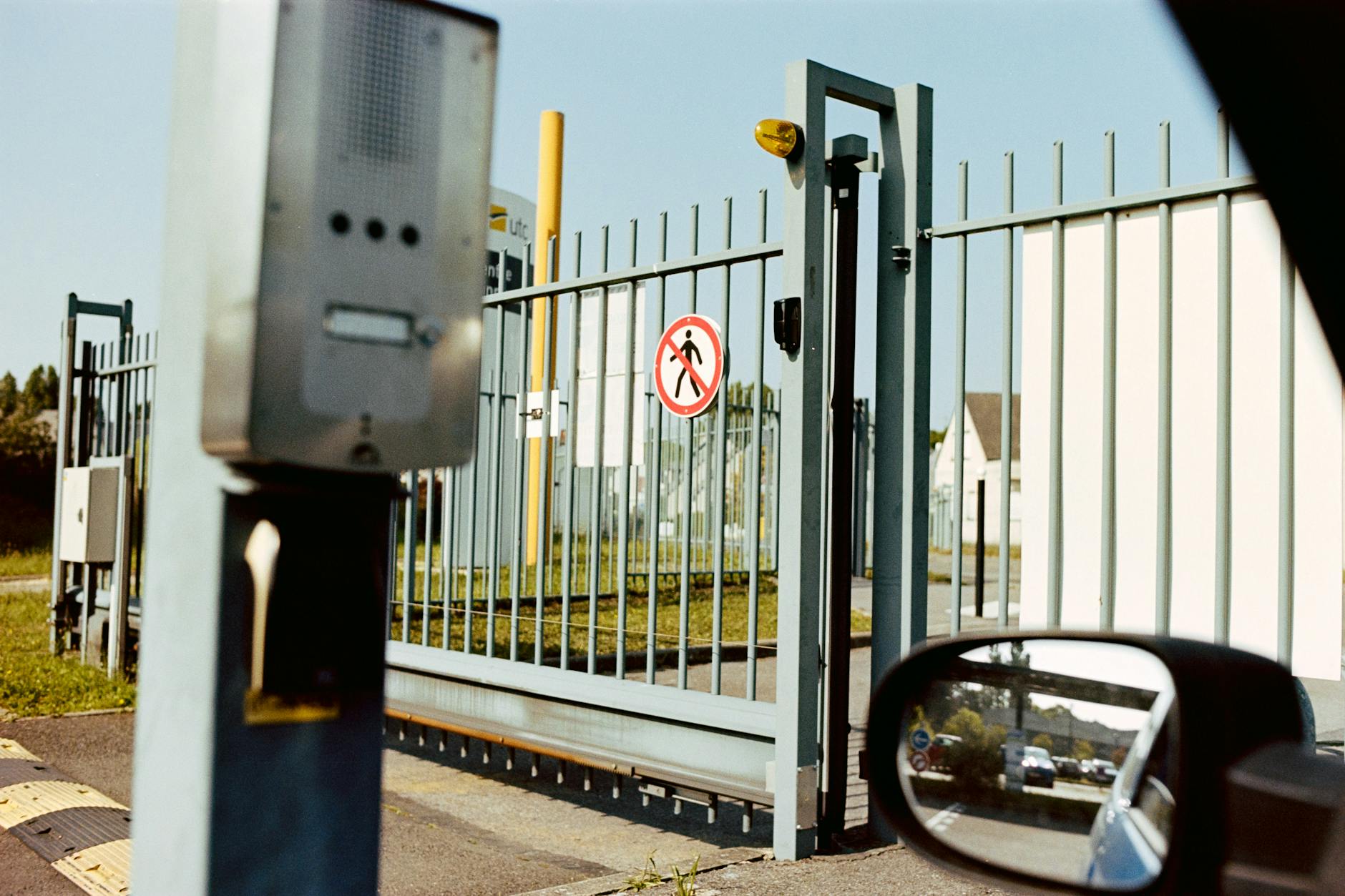

Brama przesuwna

Napęd jest zwykle montowany przy fundamencie bramy, blisko jednego z słupków. Główne konsekwencje dla instalacji:

• do napędu dochodzi zasilanie 230 V (lub 24 V) oraz przewody sterujące z domofonu,
• fotokomórki trzeba okablować z dwóch stron przejazdu, co wymaga dodatkowego przepustu,
• część przewodów bywa prowadzona wzdłuż ogrodzenia, równolegle do linii przesuwu bramy – ważne, aby były w peszlu i nie kolidowały z ruchem skrzydła i wózkami.

Przy bramie przesuwnej dość łatwo umieścić napęd, centralę i puszki połączeniowe w jednym miejscu, np. w małej skrzynce na słupku, co upraszcza serwis. Z drugiej strony trzeba dobrze rozplanować przepust pod przejazdem na fotokomórki i ewentualny przewód do dodatkowego słupka po drugiej stronie.

Brama dwuskrzydłowa

W tym wariancie pojawia się więcej przewodów „ruchomych”:

• siłowniki na skrzydłach wymagają doprowadzenia przewodów z centrali,
• przy siłownikach podziemnych trzeba szczególnie zadbać o szczelność peszli i puszek,
• fotokomórki również wymagają przepustu przez przejazd.

Często centrala napędu montowana jest w skrzynce na jednym ze słupków lub w pobliżu bramy na ścianie budynku gospodarczego. Przewody idą wtedy od tej centrali do obu siłowników, fotokomórek i ewentualnej lampy ostrzegawczej. Przekroje przewodów do siłowników zależą od producenta, ale zwykle oscylują wokół 3×1–1,5 mm² na siłownik.

Brama jednoskrzydłowa

Rozwiązanie spotykane przy węższych wjazdach. Z perspektywy instalacji:

• mniej przewodów do siłowników (tylko jeden),
• prostszą konfigurację centrali napędu,
• podobne wymagania co do fotokomórek i lampy.

Instalacyjnie to wariant nieco tańszy i prostszy niż dwuskrzydłowa, choć nadal trzeba zadbać o właściwe uszczelnienie peszli i odpowiednie zasilanie ruchomego elementu.

Brama z furtką w tym samym ogrodzeniu vs furtka osobno

Wspólny słupek: brama + furtka

Najprostszy układ instalacyjny. Panel domofonu/wideofonu montuje się na słupku przy furtce, a napęd bramy ma krótką drogę przewodów do centralki. Można wtedy:

• doprowadzić jedną „magistralę” kablową do słupka (zasilanie + sterowanie),
• współdzielić przewody sterujące dla furtki i bramy,
• część urządzeń (czytnik kart, klawiatura kodowa) obsługuje zarówno furtkę, jak i bramę.

Oszczędza to kable i ogranicza prace ziemne. W praktyce wystarczy jedna solidna trasa kablowa z domu do słupka, a dalsze rozgałęzienia realizuje się w szczelnej puszce lub małej rozdzielnicy w słupku.

Oddzielna furtka, brama w innym miejscu

Tu instalacja robi się droższa i bardziej złożona:

• panel domofonu montuje się przy furtce (bo tam pukają goście pieszo),
• do bramy trzeba doprowadzić osobne przewody sterujące i zasilające do napędu,
• jeśli sterowanie bramą ma być z panelu przy furtce, trzeba dodatkowego przewodu między furtką a bramą.

Najwygodniejsze rozwiązanie w takim przypadku to:

• jedna główna trasa z domu do furtki (domofon/wideofon, ewentualne sterowanie),
• od furtki do bramy – osobny przewód sterujący i ewentualnie zasilający w peszlu,
• ewentualnie druga trasa bezpośrednio z domu do bramy, jeśli brama jest bardzo oddalona od furtki.

Kosztowo różnica wynika głównie z długości kabli i dwóch punktów montażowych (słupek furtki + słupek/brama). Przy projektowaniu warto przemyśleć, czy opłaca się przenieść furtkę bliżej bramy, jeśli i tak planowany jest remont ogrodzenia.

Specyficzne warunki: ruchliwa ulica, hałas i widoczność

Przy posesjach przy ruchliwej drodze pojawiają się dodatkowe wymagania dla domofonu i wideofonu:

• hałas z ulicy – lepszy panel z mikrofonem kierunkowym i możliwością regulacji głośności lub system cyfrowy o dobrej jakości audio,
• widoczność – kamera z odpowiednim kątem widzenia i funkcją WDR (lepsza widoczność pod słońce),
• bezpieczeństwo – mocniejsza konstrukcja panelu, wandaloodporność.

W takim otoczeniu często stosuje się dodatkową kamerę obok panelu, podłączoną do rejestratora lub systemu monitoringu IP. Nawet jeśli na początku nie planuje się monitoringu, warto przewidzieć dodatkowy peszel z zapasową skrętką do słupka.

Plan okablowania – jakie przewody, trasy i przekroje

Dobrze zaplanowane okablowanie to 80% sukcesu. Sprzęt można za kilka lat zmienić, ale przewody zostaną w ziemi na dekady.

Przewody do domofonu i wideodomofonu

Podstawowe typy kabli

Najczęściej spotykane kable pod domofony i wideodomofony:

• YTDY – kabel telekomunikacyjny, wielożyłowy, do domofonów audio i prostych wideodomofonów analogowych. Nadaje się na krótkie odległości (kilkanaście/kilkadziesiąt metrów) w ziemi wyłącznie w peszlu.
• Skrętka UTP/FTP – bardzo uniwersalny przewód. Stosowany w systemach IP, ale też coraz częściej jako „magistrala” sygnałowa do wideodomofonów cyfrowych. W wersji żelowanej może być układany w ziemi (w peszlu).
• Kable dedykowane do wideodomofonów – gotowe przewody zalecane przez producenta (np. 2-żyłowe kable magistralne dla systemów cyfrowych 2-wire). Dają przewidywalny efekt, ale są zwykle droższe niż standardowa skrętka.

Jeśli nie ma jeszcze wybranego systemu, najbardziej elastyczne rozwiązanie to:

• skrętka UTP/FTP kat. 5e lub 6 – uniwersalna, pozwala później zastosować zarówno IP, jak i wiele systemów cyfrowych z odpowiednimi adapterami,
• ewentualnie drugi przewód typu YTDY 6×0,5 / 8×0,5 jako rezerwa lub dla klasycznego domofonu audio.

• do tego osobny przewód zasilający 230 V lub 12–24 V DC (w zależności od systemu), jeśli zasilacz ma być przy panelu lub w słupku.

Przy odległości 20–40 m między domem a słupkiem zwykle wystarcza jedna skrętka i YTDY, przy większych dystansach lepiej położyć dwie skrętki (np. jedną pod wideofon/IP, drugą jako rezerwę lub pod przyszły monitoring). Różnica w koszcie kabla jest niewielka w porównaniu z drugim kopaniem rowu po kilku latach.

Jeżeli od razu zakłada się system IP (monitor w domu + rejestrator, kilka kamer przy posesji), sensownie jest po prostu potraktować słupek jak kolejny punkt sieci. Do domu prowadzi się wtedy minimum jedną skrętkę do switcha, a w słupku montuje mały switch PoE lub przynajmniej puszkę z możliwością późniejszego dołożenia takiego urządzenia. Daje to miejsce na panel bramowy IP, kamerę oraz np. czytnik RFID w jednej wiązce.

Przy długich trasach (powyżej 50–60 m) lepiej postawić na skrętkę żelowaną z żyłą o większym przekroju (np. kable zewnętrzne doziemne) i trzymać się zaleceń producenta wideodomofonu co do maksymalnej długości linii. Przy tańszych analogowych zestawach blokowanie się obrazu czy przydźwięki w słuchawce bardzo często wynikają właśnie z przekroczonego dystansu lub kiepskiego kabla.

Rozsądnie zaprojektowane okablowanie i kilka tanich nadmiarowych przewodów w peszlu sprawiają, że wymiana domofonu czy napędu za kilka czy kilkanaście lat jest prostym montażem, a nie kolejną budową. Nawet przy budżetowym podejściu da się tak ułożyć trasy, aby późniejsze modernizacje ograniczały się do przełożenia urządzeń na istniejące kable, bez kucia, kopania i prowizorek z przedłużaczami ciągniętymi przez podjazd.

Trasy kablowe w ziemi i po ścianach

Przy kablach gruntowych najważniejszy jest przemyślany przebieg i głębokość. Zwykle wystarcza 50–70 cm, ale kluczowe jest zabezpieczenie mechaniczne i możliwość serwisu.

• Peszel lub rura HDPE – minimum pod każdym przejazdem i w miejscach, gdzie podjazd może być utwardzony. Rura zwiększa szansę, że przy wymianie kabla nie trzeba będzie zrywać kostki.
• Brak łączeń w ziemi – połączenia tylko w puszkach dostępnych z zewnątrz (słupek, ściana). Złączki „zalaną” taśmą w ziemi zwykle kończą się awarią po kilku latach.
• Oddzielenie trasy zasilania 230 V od sygnałów – kable niskonapięciowe (domofon, sterowanie) prowadzone osobnym peszlem, w odstępie przynajmniej kilkunastu centymetrów od kabla zasilającego.

Na ścianach budynku i słupkach lepiej stosować korytka lub peszle UV-odporne niż „goły” kabel. Różnica w cenie niewielka, a przewód nie rozsypie się po kilku zimach i upałach.

Przepusty pod podjazdem i chodnikiem

Przepust pod podjazdem to klasyczny punkt krytyczny. Jeśli jest źle zrobiony, każde dodatkowe urządzenie przy bramie kończy się kuciem kostki. Najbezpieczniejszy schemat to:

• rura osłonowa o średnicy min. 40–50 mm,
• prowadzenie minimalnie ze spadkiem na jedną stronę, żeby woda z środka miała dokąd spłynąć,
• zaklejenie końców pianką lub uszczelką po przeciągnięciu kabli, żeby nie robił się „komin” wilgoci.

Jeśli podjazd dopiero powstaje, opłaca się włożyć dwie rury – jedną wykorzystać od razu, drugą zostawić pustą. Koszt kilkunastu złotych vs rozbieranie części nawierzchni za kilka lat.

Rezerwy kablowe i długości zapasu

Zapas kabla to jedna z najtańszych polis ubezpieczeniowych przy tej instalacji. Zamiast „na styk” lepiej zostawić:

• przy słupku / rozdzielnicy – pętlę 0,5–1 m,
• przy napędzie, fotokomórkach, panelu – minimum 20–30 cm luzu w puszce lub skrzynce.

Przy skrętce i kablach magistralnych do wideofonów warto też mieć w peszlu 1–2 wolne żyły lub wręcz drugi przewód. Przy awarii jednej pary nie trzeba od razu demontować całej trasy – wystarczy przepiąć na rezerwę.

Ochrona przed wilgocią i uszkodzeniami mechanicznymi

Wilgoć zabija złącza i elektronikę szybciej niż niskiej klasy sprzęt. Dobre praktyki są proste:

• puszki instalacyjne z uszczelką, z klasą IP minimum 54,
• koniec peszla wyprowadzony od dołu puszki, nie z góry – woda nie będzie spływać po kablach do środka,
• zalewanie złączek żelem lub stosowanie złącz hermetycznych (szczególnie przy fotokomórkach i czujnikach).

Jeżeli napęd jest nisko (np. przy bramie przesuwnej, tuż nad ziemią), przewody do niego lepiej puścić tak, aby odcinek wychodzący z ziemi był jak najkrótszy i schowany w metalowej rurce osłonowej. Chroni to przed kamieniami, łopatą, a czasem przed psami, które lubią gryźć wszystko, co „wisi”.

Zasilanie i bezpieczeństwo elektryczne przy bramie

Przy zasilaniu bramy z domofonem kluczowe jest rozdzielenie funkcji i odpowiednie zabezpieczenia. Dzięki temu awaria napędu nie kładzie całego systemu, a zwarcie w jednej części instalacji nie gasi wideofonu w domu.

Skąd wziąć zasilanie – dom, garaż czy osobny obwód?

Najczęściej stosuje się trzy warianty:

• Osobny obwód z rozdzielnicy w domu – najbezpieczniejsza elektrycznie opcja. Jeden bezpiecznik na bramę + ewentualny podrozdzielacz w garażu lub przy słupku.
• Podłączenie z garażu / budynku gospodarczego – dobre, gdy te obiekty są blisko bramy. Mniej kabla niż ciągnięcie wszystkiego z domu.
• Wpięcie w istniejący obwód gniazd zewnętrznych – najtańsze, ale mało eleganckie. Można rozważyć przy bardzo budżetowej instalacji i lekkim napędzie, z zastrzeżeniem, że obwód nie będzie przeciążany.

Jeśli brama jest jednym z głównych punktów komunikacji (np. jedyny wjazd), odrębny obwód z własnym wyłącznikiem nadprądowym ma sens praktyczny: w razie awarii dokładnie wiadomo, gdzie szukać przyczyny.

Niskie napięcie vs 230 V przy bramie

Domofony i wideofony oraz wiele napędów pracuje na niskie napięcia (12–24 V AC/DC). Pojawia się pokusa, żeby przy samej bramie nie mieć 230 V. W praktyce dobry kompromis to:

• pociągnąć 230 V w peszlu do skrzynki przy słupku,
• w tej skrzynce umieścić zasilacze do domofonu, czytników, ewentualnie zasilacz 24 V do napędu (jeśli producent dopuszcza),
• od skrzynki do urządzeń prowadzić już tylko niskie napięcia.

Ogranicza to długość przewodów niskonapięciowych, zmniejsza spadki napięcia, a jednocześnie nie trzeba montować zasilaczy głęboko w domu. Przy długich trasach to często bardziej stabilne i tańsze niż kupowanie „wypasionych” zasilaczy o zwiększonym napięciu kompensującym straty.

Zabezpieczenia różnicowoprądowe i przepięciowe

Instalacja przy bramie jest narażona na przepięcia (burza, indukcje w długich przewodach) i wilgoć. Podstawą jest:

• RCD (wyłącznik różnicowoprądowy) na obwodzie z bramą – standard w nowych instalacjach, chroni użytkowników, gdy coś stanie się z izolacją,
• ograniczniki przepięć – szczególnie przy długich trasach kablowych. W wersji minimalnej w rozdzielnicy, przy bardziej rozbudowanym systemie także przy samym słupku.

Przy długiej skrętce do wideofonu lub IP-panelu wskazane są ochronniki LAN. Nie trzeba od razu kupować zestawów z górnej półki – nawet proste, markowe ograniczniki są tańsze niż wymiana monitora i panelu po silniejszej burzy.

Uziemienie i połączenia wyrównawcze

Metalowe ogrodzenie, słupki, szyny bramy przesuwnej – to elementy, które przy uderzeniu pioruna mogą przyjąć część energii. W instalacji domofonowej warto:

• zapewnić uziemienie napędu zgodnie z instrukcją producenta,
• rozważyć połączenie metalowej konstrukcji z lokalną szyną wyrównawczą (jeśli w pobliżu jest legalne miejsce do wykonania uziomu),
• stosować kable ekranowane (FTP) z poprawnym uziemieniem tylko w jednym punkcie, jeśli wymaga tego producent systemu.

Przy prostych, krótkich instalacjach często się to bagatelizuje. Problem pojawia się dopiero, gdy przy większej burzy „pójdzie” kilka urządzeń jednocześnie, bo wszystkie są spięte tym samym ogrodzeniem.

Awaryjne otwieranie bramy przy braku prądu

Nawet najlepiej wykonana instalacja nie uchroni przed awarią zasilania z sieci. Przy planowaniu okablowania i montażu napędu warto przewidzieć:

• dostęp do mechanicznego rozsprzęglenia napędu (kluczyk / dźwignia) z bezpiecznego miejsca,
• opcję zastosowania akumulatora podtrzymującego – przy napędach 24 V, szczególnie tam, gdzie brama jest jedynym wjazdem,
• w skrajnym budżetowym wariancie – możliwość swobodnego przejścia furtką, nawet gdy brama będzie chwilowo „martwa”.

Przy wideofonie IP i routerze zasilanym z tego samego obwodu można też rozważyć mały UPS w domu. Podtrzymuje on zarówno sieć, jak i monitor, więc przy krótkich zanikach napięcia system komunikacji działa normalnie, a problemem pozostaje tylko sama mechanika bramy.

Dobór domofonu i wideofonu pod konkretną bramę

Dobierając sprzęt do istniejącej lub planowanej bramy, łatwo skupić się na wyglądzie monitora i „bajerach” w aplikacji. Przy podejściu budżetowo-praktycznym ważniejsze są: prostota okablowania, kompatybilność z napędem i szansa na bezproblemowy serwis za kilka lat.

System audio, wideo czy IP – co ma sens przy danym wjeździe

Rodzaj systemu najlepiej dobrać do tego, jak bardzo rozbudowany ma być wjazd i ogrodzenie.

• Tylko domofon audio – wystarczy przy krótkiej odległości i bramie „na oku”, np. wąska działka, okno kuchenne wychodzi na wjazd. Najtańsze rozwiązanie, okablowanie proste (YTDY + przewód do elektrozaczepu i napędu).
• Wideodomofon analogowy / 2-żyłowy – sensowny kompromis przy jednej furtce i jednej bramie, gdy nie planuje się monitoringu IP. Kable proste, montaż relatywnie łatwy, obraz wystarczający do rozpoznania gości.
• Panel IP – daje największą elastyczność, gdy i tak planowane są kamery, rejestrator, podgląd w telefonie. Koszt wyższy, ale odpadają dziwne przejściówki i bramki, gdy za jakiś czas dojdą kolejne urządzenia sieciowe.

Jeżeli wjazd jest daleko od domu, a przy słupku ma być także kamera do monitoringu, panel IP często wychodzi ekonomicznie korzystniej. Jedna skrętka, jeden switch PoE i w przyszłości można dołożyć kolejne urządzenia bez kopania.

Kompatybilność z napędem bramy

Domofon, wideofon i napęd muszą się dogadać na poziomie sterowania. Najbardziej uniwersalny jest scenariusz, w którym:

• napęd ma wejście „START” / „STEP-BY-STEP” lub dedykowane wejście „otwarcie częściowe”,
• panel / monitor wideofonu ma wyjścia przekaźnikowe NO/NC.

Wtedy wystarczy połączyć styk przekaźnika z wejściem napędu i domofon działa jak przycisk sterujący. Przy planowanej bramie przesuwnej dobrze jest wybrać napęd, który obsługuje także tryb furtki (częściowe otwarcie). Panel z dwoma przekaźnikami pozwala wtedy osobno sterować furtką (elektrozaczep) i tym trybem.

Jeżeli napęd ma nietypowe wejścia, a domofon – tylko wyjścia niskonapięciowe lub magistralę, może być potrzebny dodatkowy moduł przekaźnikowy. Dobrze zweryfikować to przed zakupem, bo czasem prosty, tańszy zestaw domofonowy lepiej współpracuje z konkretnym napędem niż „smart” system, który wymaga kolejnej bramki.

Jeden czy kilka przycisków otwierania na monitorze

W praktyce liczy się to, ile rzeczy chcemy kontrolować z domu:

• tylko furtka – wystarcza jeden przekaźnik w panelu,
• furtka + brama – panel / monitor powinien mieć dwa niezależne wyjścia lub możliwość zaprogramowania osobnych funkcji na przyciskach,
• dodatkowe funkcje (np. światło przy bramie, dodatkowa bramka) – przydaje się system z rozbudową o dodatkowe przekaźniki lub moduły sterujące.

Od strony kablowej każdy dodatkowy kanał to z reguły osobna para przewodów do napędu czy przekaźnika. Dlatego przy projektowaniu trasy opłaca się przewidzieć co najmniej dwa niezależne sterowania – nawet jeśli dziś nie ma pomysłu na drugą funkcję, jutro może to być sterowanie oświetleniem podjazdu.

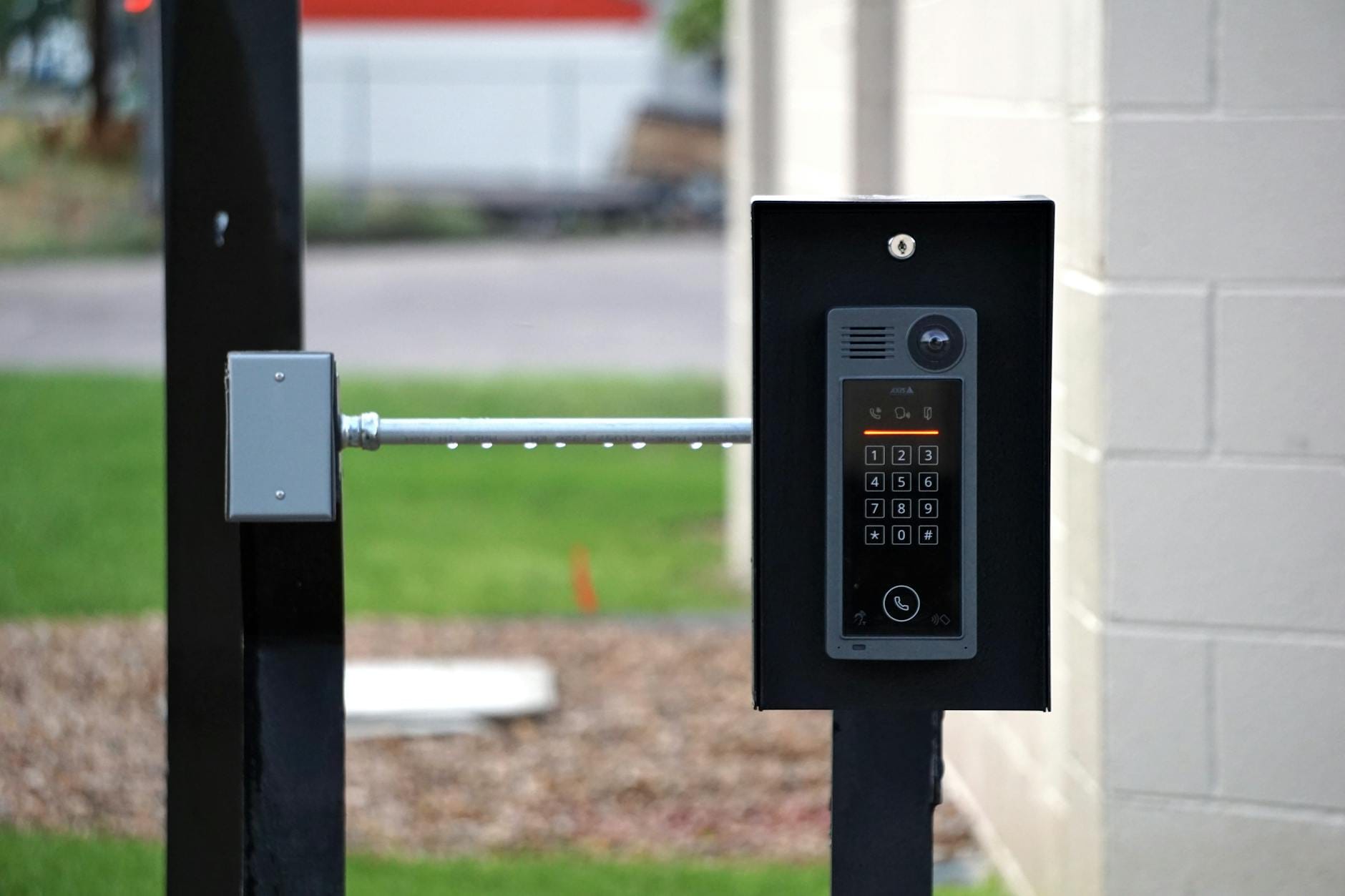

Odporność panelu zewnętrznego i sposób montażu

Panel domofonu / wideofonu jest narażony na deszcz, mróz, słońce i czasem na „kreatywność” użytkowników. Uniwersalne zasady:

• stopień IP – im wyższy, tym lepiej, minimum IP54 dla panelu narażonego na deszcz i śnieg,
• montaż pod zadaszeniem, jeśli to możliwe – nawet niewielki daszek znacząco wydłuża życie urządzenia,
• ramka podtynkowa vs natynkowa – podtynkowa wygląda estetyczniej, ale wymaga dokładnego osadzenia puszki w słupku. Natynkową łatwiej serwisować i przenieść, gdy coś pójdzie nie tak przy murowaniu.

Przy ogrodzeniach z siatki lub lekkich słupkach metalowych często praktyczniejszy jest panel natynkowy na stalowym kątowniku niż kombinowanie z podtynkową puszką „na siłę”. Montaż trwa krócej i w razie zmiany systemu nie ma problemu z dopasowaniem nowego panela do starej ramki.

Przy panelu z kamerą lepiej unikać montażu w miejscach, gdzie często zbiera się woda lub śnieg – tuż nad daszkiem słupka, na załamaniu muru czy przy samej ziemi. Lepiej podnieść go o kilkanaście centymetrów wyżej i ustawić tak, żeby ani słońce, ani światło samochodów nie świeciło prosto w obiektyw. Niewielkie odchylenie w bok lub lekki skos potrafi zrobić dużą różnicę w jakości obrazu nocą.

Przed ostatecznym montażem na stałe dobrze zrobić prostą próbną instalację „na kablu” – przyłożyć panel do słupka taśmą, podłączyć monitor i sprawdzić kąt widzenia, wygodę obsługi i wysokość przycisku. Korekta na tym etapie to chwila roboty, a szlifowanie gotowego słupka i przenoszenie puszek po kilku tygodniach jest zbędnym kosztem. To samo dotyczy wysokości monitora w domu – czasem 10 cm w górę albo w dół decyduje, czy dzieci faktycznie będą z niego korzystać.

Przy budżetowym podejściu lepiej kupić prostszy, ale popularny model panelu niż egzotyczne rozwiązanie z katalogu. Łatwiej wtedy o części zamienne, ramki montażowe czy zamiennik po kilku latach. Dla większości użytkowników większe znaczenie ma stabilne działanie w mrozie i deszczu niż nietypowy design czy rozbudowane funkcje, z których skorzysta się raz do roku.

Najlepsze efekty przy najmniejszym nakładzie daje planowanie „od łopaty”: najpierw przebieg kabli i miejsce słupka, potem dobór napędu, a dopiero na końcu konkretny model domofonu lub wideofonu. Taki porządek ogranicza niespodzianki, zmniejsza liczbę przeróbek i pozwala wykorzystać proste, sprawdzone rozwiązania zamiast ratować się drogimi gadżetami, które mają zakleić błędy w instalacji.

Integracja z oświetleniem podjazdu i dodatkowymi urządzeniami

Skoro przy bramie i tak pojawiają się przewody, sensownie jest od razu przewidzieć sterowanie oświetleniem wejścia i ewentualnymi dodatkami. W praktyce często wychodzi taniej dołożyć jeden przewód i prosty przekaźnik niż później kombinować z drogimi, „inteligentnymi” żarówkami czy modułami Wi‑Fi z zasilaniem z przypadkowego gniazdka.

Najprostszy i najpewniejszy układ to:

• zasilanie oświetlenia z tej samej rozdzielnicy, co brama (osobny obwód 230 V dla lamp),
• sterowanie lampą z dwóch miejsc: z domu (klasyczny wyłącznik) i z modułu przy bramie (przekaźnik w napędzie lub osobny moduł).

W trybie budżetowym wystarczy dodatkowa para przewodów z bramy do puszki przy wyłączniku światła w domu. Tam wstawia się przekaźnik sterowany z napędu lub panelu (suchy styk), który „udaje” drugi przycisk schodowy. Odpada kombinowanie z radiem, pilotami i bateriami – wszystko działa przewodowo, a więc raczej bezobsługowo.

Jeśli panel wideofonu ma dodatkowe wyjście przekaźnikowe, można je zaprogramować np. jako krótkotrwałe załączenie oświetlenia na podjeździe po naciśnięciu przycisku gościa. Przydaje się zwłaszcza wtedy, gdy lampy też mają własny czujnik zmierzchu – panel jedynie je „budzi”, resztę robi automat.

Przy okazji tej samej trasy kablowej można dorzucić przewody pod:

• czujnik zalania przy korycie odwadniającym wjazd,
• kontaktron sygnalizujący położenie bramy (otwarta / zamknięta) dla centrali alarmowej lub prostego wskaźnika w domu,
• zasilanie pod przyszłą kamerę CCTV – dodatkowa skrętka lub przewód koncentryczny, zależnie od planowanego systemu.

Z reguły dokopanie się drugi raz do gotowego podjazdu kosztuje więcej niż dorzucenie jednej skrętki na etapie pierwszych prac ziemnych. Zainwestowanie w jeden szerszy peszel 50 mm zamiast dwóch mniejszych potrafi oszczędzić sporo nerwów przy późniejszych przeróbkach.

Podłączenie do systemu alarmowego i automatyki domowej

Jeśli w budynku planowany jest system alarmowy lub jakakolwiek automatyka (choćby prosta centrala rolet), dobrze od razu ustalić, jakie sygnały mają trafiać z bramy do domu i odwrotnie. Kluczowe są dwa kierunki: informacja o stanie bramy oraz możliwość zdalnego sterowania.

Najpraktyczniejsze sygnały, jakie warto przewidzieć przy kablowaniu, to:

• styk sabotażowy ze słupka / kasety domofonu (otwarcie obudowy) do centrali alarmowej,
• kontaktron na bramie przesuwnej lub skrzydłach (min. informacja „brama otwarta”),
• wejście sterujące z centrali alarmowej / sterownika automatyki do napędu (impuls START lub osobne „otwarcie wjazdu”).

Przy niedużym budżecie wystarczy zwykły kabel alarmowy 6–8 żyłowy między bramą a miejscem montażu centrali. Nawet jeśli dziś centrali jeszcze nie ma, przewód spokojnie poczeka w puszce. W razie rozbudowy i tak będzie można go wykorzystać – czy to do sygnalizacji, czy do prostego przełącznika w wiatrołapie, który otworzy bramę bez pilota.

W systemach IP sensowne bywa spięcie domofonu i kamer do jednego rejestratora lub aplikacji. Tutaj cała integracja odbywa się „po kablu sieciowym”, więc najważniejsza jest jedna porządna skrętka między wjazdem a szafką z routerem lub switchem. Z punktu widzenia kosztów lepiej położyć jedną nadmiarową skrętkę i mieć możliwość dołożenia kolejnego urządzenia niż później kombinować z mostami Wi‑Fi, które są wrażliwe na zimę, deszcz i zakłócenia.

Proste diagnozowanie usterek w instalacji przy bramie

Im więcej elementów przy wjeździe, tym większa szansa, że coś kiedyś przestanie działać. Sposób poprowadzenia kabli i podział na obwody potrafi zdecydować, czy diagnoza potrwa 10 minut, czy cały dzień. Zdarza się, że awaria jednego urządzenia „kładzie” połowę wjazdu, bo wszystko jest spięte w jedną, nieopisaną plątaninę przewodów.

Praktyczne zasady pod kątem późniejszego serwisu:

• unikać łączenia zasilania domofonu i napędu na wspólnych, cienkich przewodach – spadki napięć powodują dziwne, nieregularne błędy,
• robić połączenia w jednej, dostępnej puszce w słupku (lub małej skrzynce serwisowej), zamiast skrętek „na dziko” w betonie,
• zostawić minimalnie 20–30 cm zapasu przewodu przy domofonie, napędzie i w puszkach – przy wymianie sprzętu bez tego zwykle kończy się na lutowaniu w błocie.

Do podstawowej diagnostyki w terenie wystarczy prosty próbnik napięcia 230 V, multimetr za kilkadziesiąt złotych i wydrukowany schemat. Gdy kiedyś serwisant przyjedzie na miejsce, dobrze opisane przewody i osobne puszki mogą skrócić jego pracę nawet o połowę. To z kolei bardzo szybko przekłada się na niższy rachunek za usługę.

Prosty przykład z praktyki: przy bramie z wideofonem IP, napędem 230 V i lampą na słupku awaria zasilacza 24 V w napędzie potrafiła „ściągać” zasilanie PoE na tyle, że kamera w panelu resetowała się kilka razy dziennie. Po rozdzieleniu obwodów zasilania i przeniesieniu zasilacza do suchej rozdzielnicy wszystkie problemy zniknęły bez wymiany panelu czy wzywania drugiego elektryka.

Modernizacja istniejącej bramy – jak wykorzystać stare przewody

W wielu domach brama i domofon były montowane lata temu, często jeszcze na kablu dzwonkowym lub telefonicznym. Przy wymianie sprzętu nie zawsze jest sens od razu kopać nową trasę – czasem lepiej dobrać nowy system pod to, co już leży w ziemi.

Najpierw dobrze jest sprawdzić:

• jakie przewody fizycznie dochodzą do słupka (rodzaj, liczba żył, przekrój),
• ich faktyczny stan – czy nie ma przerw, dużych spadków napięć, zwarć między żyłami,
• czy w peszlu jest szansa dociągnąć kolejną linkę lub nowy kabel, wykorzystując stary jako pilot.

Jeśli stary przewód wielożyłowy jest w dobrym stanie, sensownie jest wybrać prostszy system analogowy lub dwużyłowy, który nie ma przesadnych wymagań co do parametrów linii. W wielu przypadkach taki wideodomofon poradzi sobie na istniejącym kablu, a resztę (np. integrację z kamerą IP) można rozwiązać osobnym połączeniem sieciowym przez Wi‑Fi z domu do routera w garażu, zamiast od razu rozkuwać cały podjazd.

Jeżeli przewód jest uszkodzony miejscowo, czasem daje się odzyskać instalację przez:

• przełączenie na inne, nieużywane żyły (np. przy YTDY 10×0,5 wystarczy 2–4 żyły na nowy system),
• przesunięcie słupka z kasetą o kilkadziesiąt centymetrów i zrobienie lokalnej naprawy w wykopie, a nie pod środkiem kostki,
• zastosowanie miniaturowego switcha PoE przy słupku i przeniesienie części „inteligencji” z domu na wjazd (dotyczy głównie systemów IP).

Nowa trasa kablowa ma sens tam, gdzie stara instalacja jest bardzo krótka, kiepsko ułożona (np. płytko w ziemi, bez peszla) lub zasilanie bramy prowizorycznie idzie z najbliższego gniazdka w garażu. W takim przypadku jednorazowy remont z porządnym kablem i zabezpieczeniem z rozdzielnicy wychodzi taniej niż kolejne „łatanie” co sezon.

Najczęstsze pułapki przy planowaniu bramy z domofonem

Większość problemów pojawia się nie przez brak sprzętu, tylko przez kolejność działań: najpierw powstaje ogrodzenie i kostka, potem napęd, a na końcu ktoś próbuje do tego na siłę dopasować domofon. Kilka błędów powtarza się wyjątkowo często.

Do najpopularniejszych należą:

• za mało przewodów w peszlu – położony tylko kabel do napędu, bez zapasu pod domofon / wideofon i oświetlenie,
• wspólna rura dla kabli niskoprądowych i 230 V bez dystansu i ekranowania, co powoduje zakłócenia obrazu i przypadkowe restarty sprzętu,
• zasilacz domofonu w słupku, wystawiony na wilgoć, zamiast w suchej rozdzielnicy,
• brak fizycznego miejsca w słupku na puszkę połączeniową – przewody są wyciągnięte „na wierzch”, a potem upychane na siłę za panelem.

Uniknięcie tych wpadek sprowadza się do jednego: zanim murarz wyleje fundamenty i ustawi słupki, elektryk lub instalator powinien choć przez chwilę usiąść z projektem i policzyć, ile realnie przewodów będzie potrzeba. Jeden rzut ołówkiem po kartce i decyzja o szerszym peszlu zamiast wąskiego potrafią później zaoszczędzić pełen dzień kucia i spawania.

Z punktu widzenia kosztów lepiej czasem uprościć sam system (np. zrezygnować z egzotycznego „smart” rozwiązania) na rzecz porządnej, przewodowej infrastruktury. Sprzęt można stosunkowo łatwo wymienić, natomiast źle poprowadzone kable zostają z budynkiem na lata i praktycznie zawsze mszczą się w najmniej wygodnym momencie.

Od czego zacząć planowanie bramy z domofonem i wideofonem

Najrozsądniej zacząć od prostej kartki i kilku decyzji, zamiast od katalogu z urządzeniami. Sprzęt da się dobrać później, a poprawianie źle zaplanowanej infrastruktury przy gotowej kostce drogą zabawą raczej nie będzie.

Określenie scenariuszy użytkowania

Zamiast oglądać dziesiątki modeli wideofonów, lepiej odpowiedzieć sobie na kilka pytań praktycznych. Od tego zależy, ile kabli, jakiego typu zasilanie i gdzie faktycznie będzie potrzebne.

• Kto będzie korzystał z bramy – wyłącznie domownicy z pilotami, czy także kurierzy, goście, ekipy serwisowe?
• Czy wjazd ma działać „bez dotykania” – np. przez piloty, aplikację, moduł GSM, czy wystarczy klasyczny domofon z przyciskiem?
• Czy potrzebny jest podgląd obrazu – i czy ma to być osobny monitor, czy raczej obraz na telefonach?
• Czy brama ma działać przy braku internetu – np. awaryjne otwarcie z domu niezależnie od chmury i serwerów producenta.

Przykładowo, jeśli domownicy pracują zdalnie, często odbierają paczki i wolą widzieć kuriera na ekranie telefonu, nie ma sensu inwestować w duży monitor podtynkowy w korytarzu. Lepiej dołożyć jedną skrętkę więcej i postawić na wideodomofon IP spięty z routerem.

Rozmieszczenie urządzeń przy bramie i w domu

Drugim krokiem jest określenie, gdzie fizycznie pojawią się poszczególne elementy instalacji. To później przekłada się na długości tras kablowych i dobór przekrojów.

• Kaseta zewnętrzna – zwykle w słupku przy furtce lub w jednym wspólnym słupku dla furtki i bramy. Trzeba przewidzieć miejsce nie tylko na panel, ale także na puszkę łączeniową za nim.
• Napęd bramy – fundament pod siłownik lub szyna przy bramie przesuwnej. Tu musi dojść zasilanie oraz przewody sterujące z domofonu i centrali alarmowej.
• Monitor / unifon w domu – wiatrołap, korytarz przy wejściu, czasem salon. Od miejsca montażu zależy, którędy poprowadzić przewód z bramy.
• Szafka teletechniczna / rozdzielnica – tam najczęściej lądują zasilacze, switch PoE, zasilacz domofonu, moduły integracyjne.

Jeśli dom dopiero powstaje, dobrze jest zaznaczyć te punkty w projekcie instalacji elektrycznej. Przeciąganie kolejnych kabli po tynkach w gotowym domu bywa droższe niż różnica między tańszym a nieco lepszym wideodomofonem.

Budżet a priorytety funkcjonalne

Budżet zazwyczaj nie jest z gumy, dlatego lepiej z góry ustalić, co ma „działać na pewno”, a z czego spokojnie można zrezygnować na starcie.

• Minimum funkcjonalne – dzwonek, rozmowa głosowa, możliwość otwarcia furtki z domu, zasilanie napędu bramy.
• Komfort – podgląd wideo, sterowanie z telefonu, otwieranie bramy jednym przyciskiem z domu.
• Dodatki – integracja z alarmem, logi otwarć, kody PIN, RFID, rozpoznawanie tablic rejestracyjnych.

Jeżeli budżet jest ciasny, rozsądniej jest dobrze przygotować okablowanie pod przyszłe rozszerzenia, a na początku kupić prostszy domofon bez wideo. Późniejsza wymiana kasety i monitora jest prostsza niż odkopywanie wjazdu, bo zabrakło jednej skrętki.

Rodzaje bram a wymagania instalacyjne domofonu i wideofonu

Bramy przesuwne

Przy bramie przesuwnej większość okablowania kończy się przy jednym, stałym słupku. To ułatwia sprawę, ale pojawia się kilka specyficznych wymagań.

• Fundament pod napęd – z reguły zasilanie 230 V doprowadza się do fundamentu pod napęd oraz osobną rurą do słupka z kasetą domofonu.
• Przejścia pod szyną – kable do fotokomórek i ewentualnych czujników muszą bezpiecznie przejść na drugą stronę wjazdu, zwykle pod szyną bramy, w dodatkowym peszlu.
• Kontaktrony i krańcówki – wygodniej jest przewidzieć miejsce na kontaktron sygnalizujący pełne otwarcie i całkowite zamknięcie bramy, zamiast później dorabiać je „na wierzchu”.

Domofon dla bramy przesuwnej z reguły nie wymaga ruchomych przewodów – wszystko stoi na słupkach. W praktyce największy błąd to próba „dociągnięcia” zasilania do bramy z pierwszego lepszego gniazdka w garażu, cienkim przewodem, bez zabezpieczeń. Wygląda taniej tylko do pierwszego zwarcia w kałuży.

Bramy skrzydłowe

Bramy dwuskrzydłowe generują więcej pracy przy kablowaniu, bo dochodzą przewody ruchome do siłowników. Trzeba przewidzieć zarówno miejsca przepustów, jak i zapasy przewodów przy zawiasach.

• Oddzielne trasy do każdego skrzydła – do napędów dochodzi zasilanie silników i przewody sterujące. W praktyce łatwiej jest poprowadzić dwie osobne rury w ziemi, niż kombinować z rozgałęzieniem w betonie.
• Ruchome odcinki przewodów – w miejscach, gdzie przewód „chodzi” razem ze skrzydłem, stosuje się kable o zwiększonej elastyczności (np. OWY) i zabezpiecza je peszlami karbowanymi odpornymi na UV.
• Kaseta domofonu – najczęściej montowana przy furtce obok bramy, ale czasem w jednym wspólnym słupku. W obu przypadkach przewody warto tak rozłożyć, aby nie musiały przebiegać przez zawiasy czy ruchome elementy.

Jeśli skrzydło furtki jest zintegrowane z jednym ze skrzydeł bramy, trzeba szczególnie dobrze przemyśleć prowadzenie przewodów do elektrozaczepu i ewentualnych czujników – każdy ruch drzwi to dodatkowe zmęczenie kabla.

Bramy z wbudowaną furtką

Rozwiązanie wygodne użytkowo, ale instalacyjnie bywa kłopotliwe. Furtka w ramie bramy oznacza przewody przechodzące przez ruchomy element o znacznej masie.

Typowe problemy i sposoby ich ograniczenia:

• przewody do elektrozaczepu i czujników najlepiej prowadzić możliwie blisko osi obrotu furtki (przy zawiasach), w elastycznym peszlu,
• połączenia lutowane w ruchomym odcinku szybko się łamią – lepsze są złączki zaciskane i kabel w jednym kawałku, bez „łat” po drodze,
• trzeba przewidzieć wymienne odcinki – tak, by w razie uszkodzenia nie wymieniać całej instalacji od domu po furtkę, tylko krótki fragment przy samym skrzydle.

Jeżeli całe ogrodzenie dopiero powstaje, czasem taniej wychodzi zrobienie osobnej furtki na osobnym słupku i prostego elektrozaczepu, niż późniejsze serwisowanie przewodów w ciężkim skrzydle z wbudowanym przejściem.

Wysokie słupki murowane i słupki stalowe

Rodzaj słupka ma ogromny wpływ na komfort montażu domofonu i prowadzenie przewodów.

• Słupki murowane – dają miejsce na puszki i zasilacze, ale wymagają zaplanowania przepustów już na etapie zbrojenia i szalowania. Bez tego przewody lądują na zewnątrz, w peszlu po kostce.
• Słupki stalowe / aluminiowe – łatwiej „dobić” przejście wiertarką, ale ogranicza nas przekrój profilu. Grubszy peszel 40–50 mm prowadzony w fundamencie pod słupkiem rozwiązuje większość problemów.

Jeśli producent ogrodzenia oferuje gotowe słupki „pod domofon”, dobrze jest wcześniej sprawdzić, ile realnie miejsca jest w środku na puszkę, zapas przewodu i ewentualny moduł czytnika RFID. Często wygląda to dobrze na wizualizacji, a w praktyce wszystko trzeba docinać i upychać „na styk”.

Plan okablowania – jakie przewody, trasy i przekroje

Podstawowe typy przewodów przy bramie

Przy wjeździe zwykle spotykają się trzy rodziny przewodów: zasilające 230 V, niskoprądowe sterujące oraz przewody sieciowe / sygnałowe. Dobrze jest je od razu rozdzielić, zamiast oszczędzać na jednym wspólnym peszlu.

• Zasilanie 230 V – np. YKY 3×2,5 mm² do napędu bramy i oświetlenia, prowadzone z rozdzielnicy w domu lub garażu.
• Przewody niskonapięciowe – YTDY, LiYY, ewentualnie inny przewód alarmowy 6–10 żył do domofonu, kontaktronów, sygnałów z alarmu.
• Skrętka UTP/FTP – pod wideodomofon IP, kamerę, moduł sieciowy napędu. Najlepiej kategoria 5e lub 6, w wersji zewnętrznej, jeżeli wychodzi z budynku wprost do ziemi.

Przy krótkich odległościach nie ma sensu przesadzać z przekrojami, ale zbyt cienki przewód 230 V szybko zemści się przy napędach o większej mocy i lampach LED. YKY 3×2,5 mm² to rozsądny standard „bezpieczny na lata”, zamiast 1,5 mm² na granicy możliwości.

Trasy kablowe w ziemi

Najprościej jest wytyczyć jedną główną trasę od rozdzielnicy do słupka bramy i tam rozgałęzić przewody na poszczególne urządzenia. Oszczędza to czas przy kopaniu i ogranicza liczbę punktów, w których coś może się rozszczelnić.

Sprawdza się schemat:

• jeden szeroki peszel / rura osłonowa (min. 40–50 mm) z domu do słupka głównego,
• w środku osobne kable: zasilający 230 V, jedna lub dwie skrętki, przewód wielożyłowy do sterowania,
• ze słupka krótkie odcinki do napędu, drugiego słupka, fotokomórek, oświetlenia.

Jeżeli brama jest daleko od domu, opłaca się zakończyć główną trasę w małej rozdzielnicy w garażu lub budynku gospodarczym, a dopiero stamtąd wyjść do bramy. Skraca to odległość i ułatwia serwis, bo większość połączeń jest pod dachem.

Dobór przekrojów pod długość trasy

Dla zasilania 230 V warto policzyć, jak długi będzie odcinek od rozdzielnicy do bramy. Przy długościach rzędu kilkunastu metrów YKY 3×2,5 mm² w zupełności wystarczy. Jeżeli brama jest 40–50 metrów od domu, trzeba już spojrzeć w tabelę spadków napięcia.

Przy przewodach niskonapięciowych zasada jest prosta: im dłuższy odcinek i większe obciążenie (np. elektrozaczep, kamery), tym sensowniej jest zastosować nieco większy przekrój żył lub rozdzielić zasilanie i sygnał na różne przewody. Skrętka komputerowa dobrze znosi przesył PoE na kilkadziesiąt metrów, ale „kombinacje” typu zasilanie wideofonu po cienkim YTDY 0,5 mm² na 60 m zaczynają generować problemy.

Rozdział kabli zasilających i niskoprądowych

Położenie wszystkiego w jednym peszlu kusi, bo jest szybkie. W praktyce jednak przy automatyce bramy i wideofonie kończy się to dziwnymi zakłóceniami – obraz wideo przy starcie silnika, restarty kasety, losowe rozłączanie rozmowy.

Rozsądny kompromis budżetowy:

• jeden peszel główny do bramy, ale kable 230 V i niskonapięciowe prowadzone z dystansem – np. skrętka i kabel sterujący spięte razem, przewód 230 V po drugiej stronie rury,
• w newralgicznych miejscach (przy samym napędzie) odseparować przewody – osobna mała rurka dla skrętki idącej do wideofonu, aby nie leżała przy zasilaniu silnika.

Jeżeli odcinek od domu do bramy jest długi i nie ma jak zastosować dwóch niezależnych rur, lepiej dołożyć kilka złotych do przewodu z ekranem (np. FTP zamiast UTP) niż później walczyć z zakłóceniami.

Zapas i oznaczenie przewodów

Na etapie budowy łatwo o pokusę „cięcia na styk”. Później każdy dodatkowy centymetr przewodu bywa na wagę złota.

• Zapas długości – 30–50 cm przy słupku i urządzeniach to minimum, sensownie jest zostawić pętlę w puszce.
• Opis żył – przy kilku kablach lepiej od razu założyć opiski lub taśmy w różnych kolorach; odgadywanie „co jest czym” po roku przypomina wróżenie z fusów.
• Dokumentacja – prosta kartka z zaznaczonym przebiegiem rur i opisem kabli w rozdzielnicy. Nawet zdjęcie telefonu z widocznym ułożeniem przewodów przed zasypaniem bywa później bezcenne.

Przy długich trasach i większej liczbie urządzeń na jednym przewodzie dobrze od razu zostawić 1–2 wolne żyły w kablu wielożyłowym oraz minimum jedną niewykorzystaną skrętkę lub chociaż cienki peszel awaryjny. Koszt na etapie kopania jest niewielki, a przy rozbudowie o dodatkową kamerę, czytnik RFID albo drugi panel przy innej furtce nie trzeba rozpruwać podjazdu.

Przydatny jest też prosty schemat połączeń schowany w rozdzielnicy: który przewód idzie do jakiego słupka, gdzie łączone są zasilania, które żyły wykorzystano do elektrozaczepu, a które do przycisku. Kilka minut spędzonych na opisaniu tego na kartce oszczędza później godzin szukania przerwanych żył i eksperymentowania „co się stanie, jak zepniemy to z tym”.

Domofon i wideofon same w sobie nie są skomplikowane, ale łączą w jednym miejscu kilka branż: zasilanie 230 V, niskoprąd, sieć, automatykę bramy. Im wcześniej poukłada się to na papierze – nawet w formie odręcznego szkicu – tym mniej niespodzianek przy wykańczaniu ogrodzenia i kostki. Dobrze zaplanowana instalacja pozwala później bezboleśnie wymienić sam osprzęt na nowszy model, bez kucia i kopania od zera.

Najczęściej zadawane pytania (FAQ)

Od czego zacząć planowanie bramy z domofonem lub wideodomofonem?

Zamiast przeglądać katalogi z „wypasionymi” wideodomofonami, lepiej zacząć od spisania kilku podstawowych kwestii: kto będzie korzystał z bramy (dom, firma, podwykonawcy), jak często będzie otwierana, jak daleko jest dom od bramy i czy potrzebne jest sterowanie z telefonu. To pozwala określić minimalny zestaw funkcji, który realnie będzie używany.

Dobry punkt startowy to prosty domofon audio, jeden unifon w domu, sterowanie furtką i bramą oraz napęd z pilotem. Dopiero na tym szkielecie można świadomie dokładładać dodatki: ekran wideo, aplikację, rejestrację zdjęć czy integrację z alarmem. Taki sposób planowania chroni przed przepłacaniem za funkcje, z których nikt nie skorzysta.

Jaki budżet trzeba przewidzieć – na czym najbardziej rosną koszty?

Najmocniej budżet „zjadają” prace ziemne i okablowanie, a nie sam domofon czy wideodomofon. Można kupić tańszy monitor czy panel zewnętrzny i za kilka lat go wymienić, ale zbyt cienkiego lub źle położonego kabla już się nie „odchudzi” ani nie przełoży bez kucia podjazdu.

Finansowo rozsądne podejście to: nie oszczędzać na przekrojach przewodów, peszlach i trasach kablowych, a zejść z kosztów na „bajerach” typu chmura, dodatkowe monitory czy rozbudowane aplikacje. Dobrze zaprojektowana infrastruktura pozwoli w przyszłości bezboleśnie dołożyć lepszy sprzęt.

Jak zaplanować instalację bramy przy nowej budowie, a jak przy modernizacji?

Przy budowie od zera można bezkolizyjnie zaplanować trasy kabli, położyć peszle przed wylaniem podjazdu i w jednym wykopie puścić przewody do bramy, furtki, oświetlenia i ewentualnych kamer. W tym momencie bardzo małym kosztem da się dorzucić 1–2 zapasowe przewody w osobnych peszlach, które później „uratują” niejedną modernizację.

Przy istniejącej bramie głównym ograniczeniem jest gotowy podjazd. Wtedy najpierw sprawdza się, co już jest w ziemi (stary przewód dzwonkowy, zasilanie 230 V, inne media) i gdzie można bezpiecznie kopać. Często najbardziej opłacalne jest zrobienie jednego solidnego wykopu wzdłuż ogrodzenia i ułożenie porządnego peszla zamiast kupowania kilku radiolinii, które działają różnie przy większych odległościach.

Jak odległość domu od bramy wpływa na dobór przewodów i sprzętu?

Im dalej brama od domu, tym większe znaczenie ma przekrój przewodów zasilających i jakość kabli sygnałowych. Przy dystansach rzędu 50–80 m sensownie jest zastosować kabel zasilający minimum 3×2,5 mm² do napędu i ewentualnej małej rozdzielnicy przy bramie, a sygnał (wideo, sterowanie) puścić osobną skrętką żelowaną lub dedykowanym przewodem wideodomofonowym.

Próby „oszczędzania” na kablu i ciągnięcia wszystkiego jednym cienkim przewodem kończą się spadkami napięcia, zakłóceniami obrazu albo koniecznością montowania dodatkowych wzmacniaczy. Jednorazowe ułożenie solidnej infrastruktury pozwala potem bez problemu zmieniać sprzęt na lepszy bez ponownych wykopów.

Czy do każdej bramy (przesuwnej, skrzydłowej) potrzebne są inne przewody?

Różne typy bram wymagają nieco innego prowadzenia kabli, choć sam „zestaw” przewodów bywa podobny. Przy bramie przesuwnej większość instalacji skupia się przy jednym słupku: tu jest napęd, centrala, często też puszki połączeniowe. Dochodzi do nich zasilanie, przewody sterujące z domofonu i okablowanie fotokomórek po obu stronach wjazdu.

Przy bramie dwuskrzydłowej dochodzą przewody do dwóch siłowników oraz dodatkowe połączenia przez przeguby i fundamenty. Jest ich po prostu więcej i trzeba mocniej pilnować szczelności peszli (szczególnie przy siłownikach podziemnych). Brama jednoskrzydłowa jest instalacyjnie prostsza – jeden siłownik, mniejsza liczba przewodów – ale zasada zostaje ta sama: osobne zasilanie napędu, osobne przewody sterujące, fotokomórki i lampa ostrzegawcza.

Czy domofon i napęd bramy lepiej zasilać z domu, czy z osobnej szafki przy ogrodzeniu?

Przy krótkich odległościach zwykle wygodniej i taniej jest zasilić wszystko z rozdzielnicy w domu: jedno miejsce zabezpieczeń, jedna trasa kablowa i prostsza diagnostyka. Wystarczy wtedy kabel zasilający o odpowiednim przekroju i przewody sterujące/domofonowe w osobnych peszlach.

Jeśli brama stoi daleko od budynku, opłaca się rozważyć małą szafkę techniczną przy ogrodzeniu, z lokalnym zasilaniem i zabezpieczeniami. Pozwala to zmniejszyć straty na długich odcinkach kabla 230 V i skraca trasy niskonapięciowe (do fotokomórek, czytników, panelu domofonowego). To rozwiązanie jest droższe na starcie, ale często tańsze niż późniejsze poprawki spowodowane zbyt długimi i cienkimi przewodami.

Czy przy oddzielnej furtce i bramie potrzebne są dwa domofony?

Nie zawsze. Jeśli brama i furtka są blisko siebie, najprostsze i najtańsze jest umieszczenie jednego panelu domofonu lub wideodomofonu przy furtce na wspólnym słupku. Z tego miejsca można sterować zarówno elektrozaczepem furtki, jak i napędem bramy, a okablowanie rozdziela się w puszce lub małej rozdzielnicy.

Gdy furtka jest w innym miejscu niż brama (np. osobne wejście dla pieszych od innej ulicy), często wychodzi ekonomiczniej poprowadzić jedną porządną trasę kablową do furtki i drugą do bramy niż kombinować z jednym panelem i skomplikowaną magistralą. W praktyce wybór zależy od odległości i możliwości prowadzenia peszli – czasem dwa proste panele są tańsze niż jeden „kombajn” i dodatkowe kilkadziesiąt metrów kabli w kostce.

Najważniejsze punkty

• Plan zaczyna się od potrzeb i budżetu, a nie od katalogu – najpierw określenie użytkowników, częstotliwości użycia, odległości domu od bramy oraz sposobu sterowania (lokalnie czy z telefonu), dopiero potem dobór sprzętu.
• Bezpieczniej wystartować z prostszym, ale porządnie okablowanym zestawem (domofon audio, podstawowy napęd, peszle z zapasem) niż kupować rozbudowany wideodomofon, który później działa „na styk” przez brak odpowiednich przewodów.
• Najdroższe są kable i ziemia, nie elektronika – sprzęt da się w przyszłości łatwo wymienić, natomiast za cienki lub źle poprowadzony przewód oznacza kucie podjazdu albo półśrodki typu radiolinie o niepewnym zasięgu.
• Przy budowie od zera największy zysk daje sensowne rozplanowanie tras i peszli: jeden wykop pod bramę, furtkę, oświetlenie i kamery oraz 1–2 dodatkowe przewody „na przyszłość”, co kosztuje niewiele w porównaniu z późniejszą modernizacją.
• Przy modernizacji istniejącej bramy lepszą inwestycją bywa jeden solidny wykop wzdłuż ogrodzenia z nowym peszlem i kablem niż dokładanie kolejnych modułów radiowych, które często zawodzą przy dużych odległościach i żelbetowych ścianach.
• Im większa odległość domu od bramy (np. 50–80 m), tym bardziej opłaca się „przewymiarować” infrastrukturę: grubszy kabel zasilający, osobna skrętka lub przewód wideodomofonowy, zachowanie dystansu od linii 230 V – to jednorazowy koszt, który umożliwia późniejsze bezproblemowe rozbudowy.
